铆接工具,即通过拉铆的方式,实现紧固件从单侧或双侧的安装。通常这类铆接工具用于安装环槽钉和单面装抽芯铆钉、盲螺栓。



适用紧固件类型



铆接工具,即通过拉铆的方式,实现紧固件从单侧或双侧的安装。通常这类铆接工具用于安装环槽钉和单面装抽芯铆钉、盲螺栓。



铆钉

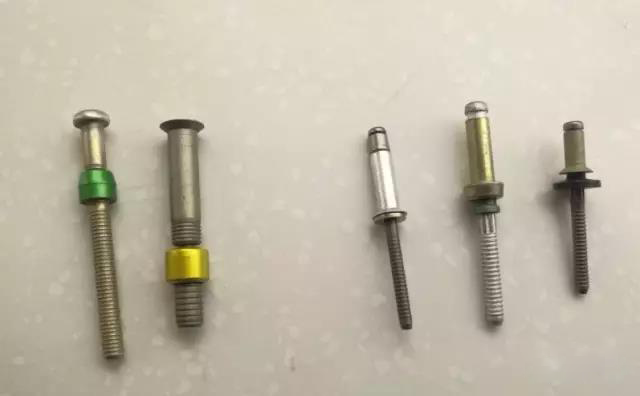

这类紧固件一个共同特点就是有个长长的尾巴(带拉槽的钉尾)。尽管它在安装结束后就会结束其使命而成为安装的废料,但是如果没有它,是无法让工具完成定位作用的。



工具系统组成



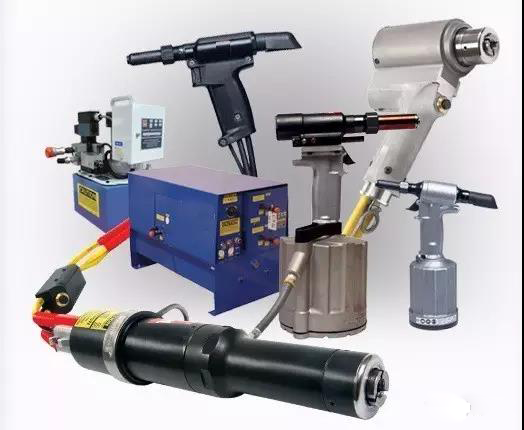

铆接工具是一套完整的系统,按功能区分可以分为三部分:



气动拉铆枪



动力单元,即动力装置,由它来提供能量,使材料变形并拉断钉尾;

拉铆枪,把动力单元输入的能量转化为机械能;

拉头,直接接触紧固件并使其变形锁紧。



对于第一部分动力单元来说,常见的包括液压站和增压空气,因此铆接工具主要分为液压工具和气动工具两大类。



无论使用哪一类工具,都需要选择正确或者说合适的拉铆枪和拉头,才可以正确完成安装。因此,第二和第三部分就显得更为重要。



安装步骤



说要想使用气动工具完成安装需要几步?



选择合适的气动拉铆枪和拉头;拉铆枪可以支持多个直径尺寸,但是通常一个拉头只可以拉铆一个直径尺寸。所以就存在拉铆枪与拉头的不同组合。

调节增压空气气压,连接到拉铆枪;使用气动拉铆枪,驱动空气压力要保持在90PSI6.2Bar下。

用工具抓紧紧固件钉尾,触动工具开关,完成安装。



安装原理



整个安装过程短短数秒,所有的变化从工具的外部是无法看到的,下面我们来简单介绍下安装单面装抽芯铆钉时,气动拉铆枪内部的结构和连续动作变化:

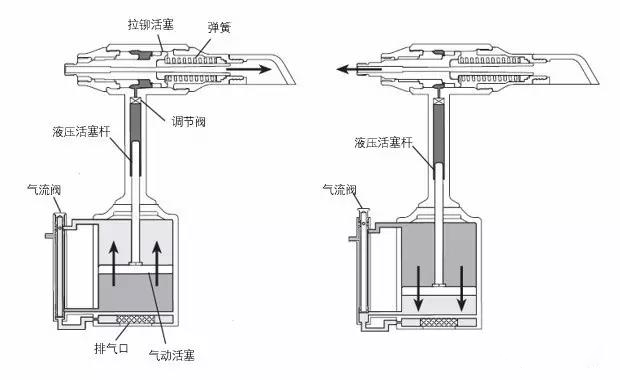

拉铆分解图





触动铆枪开关,气流阀向下运动,增压的空气进入到铆枪筒体的下方,推动气动活塞向上运动,活塞带动液压活塞杆向上推动液压油经过调节阀流入拉铆活塞区域,并推动活塞向后运动,此时连接在拉铆活塞上的拉头被向后拉,形成拉铆动作,开始紧固件安装。



当紧固件安装结束后,释放铆枪开关,气流阀转而向下运动,增压的空气进入筒体内活塞的上方,推动气动活塞向下运动,活塞带动液压活塞杆也向下运动,液压油从活塞腔中流回,同时弹簧将拉铆活塞弹回初始位置。



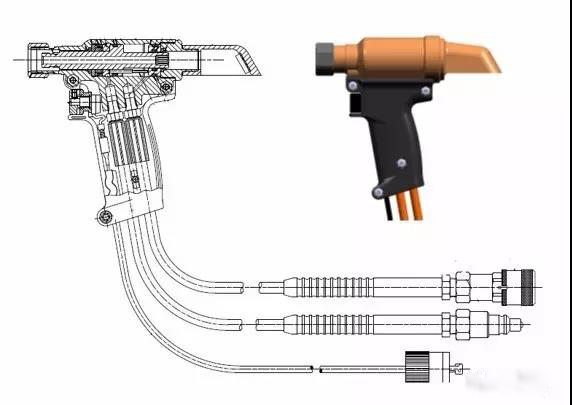

液压工具的安装方式与气动工具类似,只是把驱动源由增压空气改为液压油。看似复杂的内部结构,实则更加简单,三个外接接头分别是进油管、回油管和电子控制接头。

拉铆枪



多样化安装拉头



拉头是拉铆安装的核心部件,每个拉头对应一个安装直径;从应用的需求来说,根据不同的安装位置,采用多样化的拉头可以有效提高装配效率,并且避免再作业等对连接部件造成的损伤。

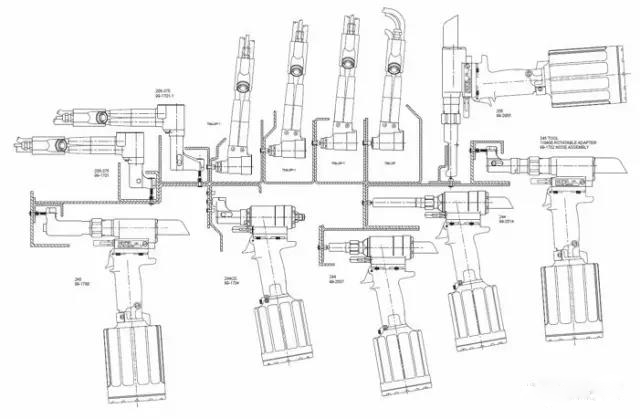

常见的特殊拉头包括加长型、缩短型、偏心型等。还有一些例如可以旋转一定角度的、斜挎式的等等,下面这张图可以囊括绝大部分的安装应用示意图:

分解图





气动工具与液压工具的选择



气动工具和液压工具,各有各自的优缺点,二者从应用角度来说,还不是完全的等同替换关系。简要区别整理如下:



从安装直径来说,气动工具适用于小直径尺寸;液压工具可以做到全覆盖,但是更加适合直径10mm以上的规格安装;

从人机工程学的角度来说,液压工具更加轻便,气动工具相对重量较大。在大批量安装时,容易造成安装使用者的疲劳。

从对安装空间的要求来说,气动工具外形尺寸更大一些,对安装空间的要求也越大。

从制造成本角度来讲,如果使用液压工具,需要单独配备一个价格昂贵的液压站;而使用气动工具则无需,绝大多数工厂车间都有增压空气。

  气动工具品牌 看速耐, 速耐品牌气动工具是嘉佑佳(苏州)智能装备有限公司旗下品牌,同比行业内品质有保证,与国内外 3000家大中型企业合作,如富士康、华硕、华为、苹果、宝马等,远销东南亚及欧美。速耐牌气动工具16年专注研发,培养科技人才5000余人,是同行业不能比拟的,因为我们专注,所以更专业。
