适用紧固件类型



铆接工具，即通过拉铆的方式，实现紧固件从单侧或双侧的安装。通常这类铆接工具用于安装环槽钉和单面装抽芯铆钉、盲螺栓。

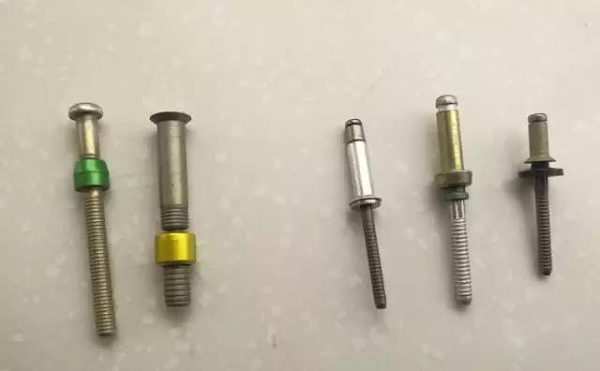

这类紧固件一个共同特点就是有个长长的尾巴（带拉槽的钉尾）。尽管它在安装结束后就会结束其使命而成为安装的废料，但是如果没有它，是无法让工具完成定位作用的。



工具系统组成

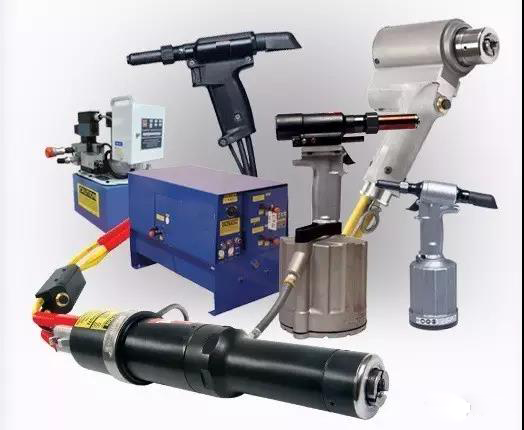

铆接工具是一套完整的系统，按功能区分可以分为三部分：





动力单元，即动力装置，由它来提供能量，使材料变形并拉断钉尾；

拉铆枪，把动力单元输入的能量转化为机械能；

拉头，直接接触紧固件并使其变形锁紧。



对于第一部分动力单元来说，常见的包括液压站和增压空气，因此铆接工具主要分为液压工具和气动工具两大类。



无论使用哪一类工具，都需要选择正确或者说合适的拉铆枪和拉头，才可以正确完成安装。因此，第二和第三部分就显得更为重要。



安装步骤



说要想使用气动工具完成安装需要几步？



选择合适的气动拉铆枪和拉头；拉铆枪可以支持多个直径尺寸，但是通常一个拉头只可以拉铆一个直径尺寸。所以就存在拉铆枪与拉头的不同组合。

调节增压空气气压，连接到拉铆枪；使用气动拉铆枪，驱动空气压力要保持在90PSI或6.2Bar下。

用工具抓紧紧固件钉尾，触动工具开关，完成安装。



安装原理

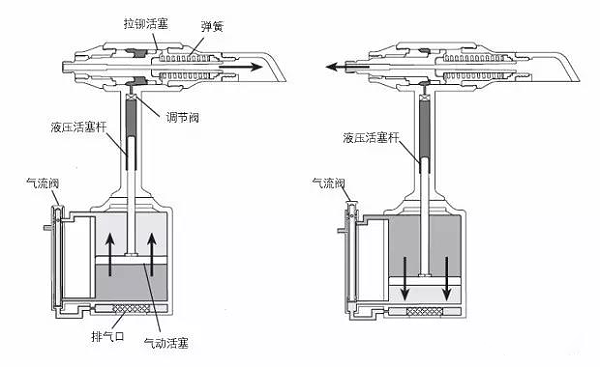

整个安装过程短短数秒，所有的变化从工具的外部是无法看到的，下面我们来简单介绍下安装单面装抽芯铆钉时，气动拉铆枪内部的结构和连续动作变化：





触动铆枪开关，气流阀向下运动，增压的空气进入到铆枪筒体的下方，推动气动活塞向上运动，活塞带动液压活塞杆向上推动液压油经过调节阀流入拉铆活塞区域，并推动活塞向后运动，此时连接在拉铆活塞上的拉头被向后拉，形成拉铆动作，开始紧固件安装。



当紧固件安装结束后，释放铆枪开关，气流阀转而向下运动，增压的空气进入筒体内活塞的上方，推动气动活塞向下运动，活塞带动液压活塞杆也向下运动，液压油从活塞腔中流回，同时弹簧将拉铆活塞弹回初始位置。

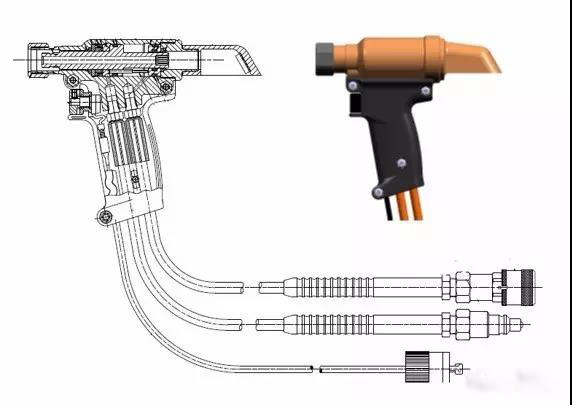

液压工具的安装方式与气动工具类似，只是把驱动源由增压空气改为液压油。看似复杂的内部结构，实则更加简单，三个外接接头分别是进油管、回油管和电子控制接头。



多样化安装拉头



拉头是拉铆安装的核心部件，每个拉头对应一个安装直径；从应用的需求来说，根据不同的安装位置，采用多样化的拉头可以有效提高装配效率，并且避免再作业等对连接部件造成的损伤。

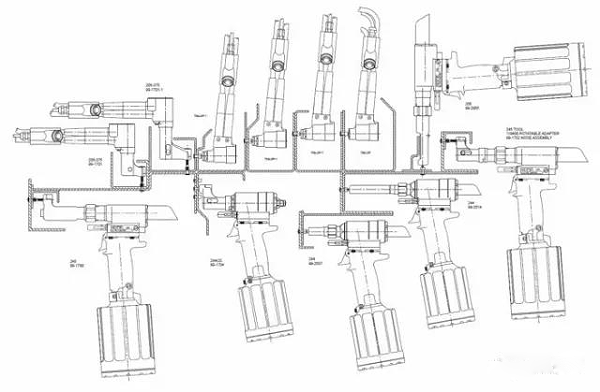

常见的特殊拉头包括加长型、缩短型、偏心型等。还有一些例如可以旋转一定角度的、斜挎式的等等，下面这张图可以囊括绝大部分的安装应用示意图：





气动工具与液压工具的选择



气动工具和液压工具，各有各自的优缺点，二者从应用角度来说，还不是完全的等同替换关系。简要区别整理如下：



从安装直径来说，气动工具适用于小直径尺寸；液压工具可以做到全覆盖，但是更加适合直径10mm以上的规格安装；

从人机工程学的角度来说，液压工具更加轻便，气动工具相对重量较大。在大批量安装时，容易造成安装使用者的疲劳。

从对安装空间的要求来说，气动工具外形尺寸更大一些，对安装空间的要求也越大。

从制造成本角度来讲，如果使用液压工具，需要单独配备一个价格昂贵的液压站；而使用气动工具则无需，绝大多数工厂车间都有增压空气。
